按電感形式分類：固定電感、可變電感。

　　按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。按工作性質分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。

　　按繞線結構分類：單層線圈、多層線圈、蜂房式線圈。

　　1、電感量L

　　電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈（色碼電感）外，電感量一般不

　　專門標注在線圈上，而以特定的名稱標注。

　　2、感抗XL

　　電感線圈對交流電流阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關系為

　　XL=2πfL3、品質因素Q

　　品質因素Q是表示線圈質量的一個物理量，Q為感抗XL與其等效的電阻的比值，即：Q=XL/R。線圈的Q值愈高，回路的損耗愈小。線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損

　　耗，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。

　　4、分布電容

　　線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈

　　的Q值減小，穩定性變差，因而線圈的分布電容越小越好。

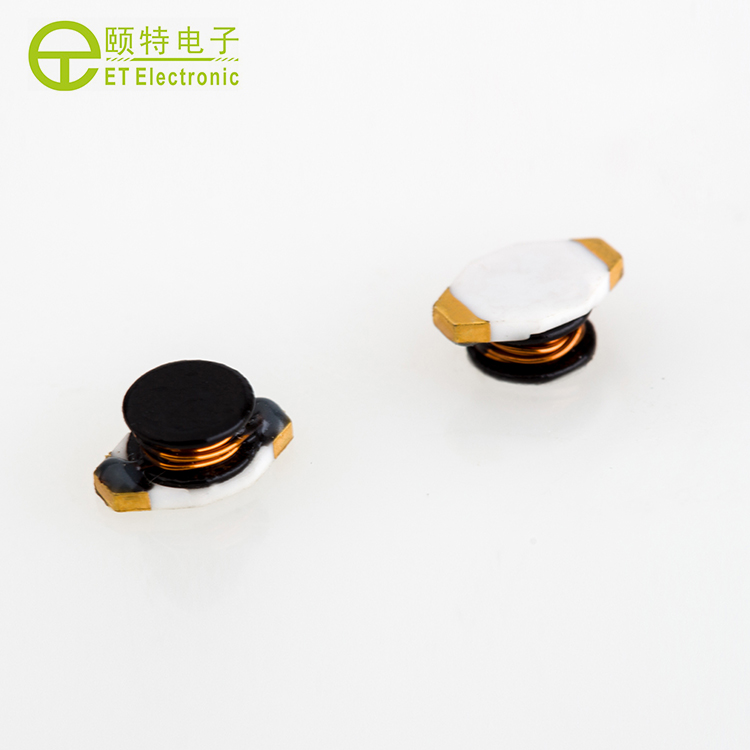

　　陶瓷貼片高頻電感目前在電腦顯卡方面得到了普遍的運用。陶瓷貼片高頻電感的主要成分就是陶瓷磁芯和銅線。

　　1：表面貼裝高功率電感，通直流，阻交流

　　2：聚優小型化，高品質，高能量儲存和低電阻的特性

　　3：主要應用在電腦顯示板卡，筆記本電腦，脈沖記憶程序設計，以及DC-DC轉換器

　　4：可提供卷軸包裝適用于表面自動貼裝

　　5：具有較高阻值，低阻抗之特點。

　　陶瓷貼片高頻電感的成分有哪些？陶瓷貼片高頻電感有什么作用

　　陶瓷貼片高頻電感的作用主要是通直流，阻交流，在電路中主要起到濾波、振蕩、延遲、陷波等作用。電感線圈對交流電流有阻礙作用，阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL，電感器主要可分為高頻阻流線圈及低頻阻流線圈。

　　陶瓷貼片高頻電感還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。在電子設備中，經常看到有的磁環，這種磁環與連接電纜構成一個電感器（電纜中的導線在磁環上繞幾圈電感線圈），它是電子電路中常用的抗干擾元件，高頻噪聲有很好的屏蔽作用，故被稱為吸收磁環，通常使用鐵氧體材料制成，又稱鐵氧體磁環（簡稱磁環）。磁環在不同的頻率下有不同的阻抗特牲。在低頻時阻抗很小，當信號頻率升高后磁環的阻抗急劇變大。

想要了解更多陶瓷貼片高頻電感，歡迎咨詢！
