近年來，無論是家電還是小型化的電子產品中，我們現在基本都使用了開關電源，而在EMC電磁兼容環境中，開關電源所產生的噪聲也是不容小視，并且成為很多研發工程師抓破頭皮解決的眾多重要EMI問題之一。在實驗場地頻譜數據上經常可以看到，開關電源產生的共模噪聲頻率范圍在 100 kHz～200 MHz 左右，為了有效衰減這些噪聲，我們要求在這個頻率范圍內共模電感器能夠提供足夠高的阻抗（阻抗值才能對EMI噪聲進行有效的抑制和衰減）。

在眾多小型化電子產品中，對于元器件的選擇也是相對應的進行了小型化。我們常用的貼片共模電感就是其中之一，有大電流的，也有信號用的，對于不同的作用，也進行不同的封裝，結構也不同，有疊層封裝的，也有繞線式的。在選擇上就有較大的空間。不管這些怎么變化，但它的制作方法還是大同小異。

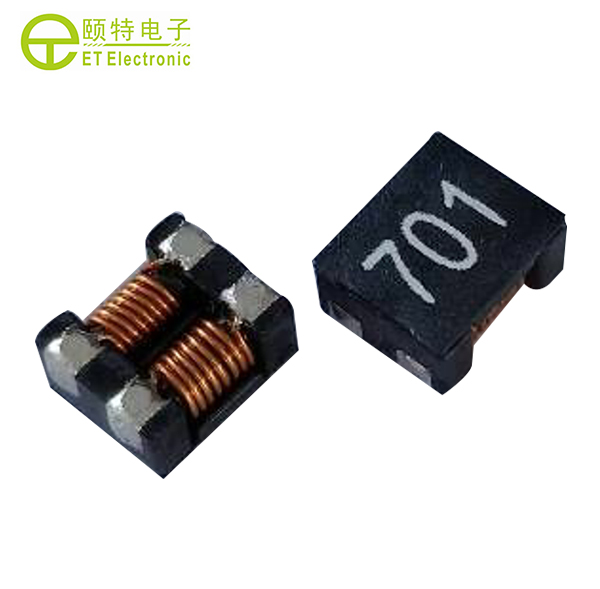

貼片共模電感作用原理：

當電路中的正常電流流經貼片共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響；當有共模電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。
