一體成型電感線圈繞線-教你認識它的繞線工藝[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2019-07-25 11:04【大中小】

　　一體成型電感線圈繞線工藝如何？現在很多電感采購商都不知道這個工作原理，今天小編就帶大家了解一下一體成型電感線圈繞線；

　　一體成型電感線圈繞線；一體成型電感具有高穩定性，并采用了全封閉磁屏蔽結構，這種結構大大提升了元器件的穩定性，而且達到非常高的密封性。

　　一體成型電感線圈繞線制造工藝流程主要包括：繞線、線圈全檢、點焊、成型、噴砂、上膠等。如果產品測試不合格，需要報廢或返工和返修，包裝和入庫。

　　一、一體成型電感線圈繞線之一體成型電感具體制作工藝流程及說明如下：1、一體成型電感線圈繞線；將銅線依規定要求繞至固定形狀尺寸（線圈）。2、一體成型電感線圈點焊；將繞至好的線圈使用電流熔焊接到料片腳上。3、一體成型電感線圈成型；將點焊好料片放入模具使用液壓沖壓機將鐵粉包裹沖壓成型。4、一體成型電感線圈噴砂；噴砂機使用玻璃砂噴沖成型產品表面打磨。5、一體成型電感線圈上膠；將成型產品表面依客戶要求噴涂相應油漆。6、一體成型電感線圈噴碼；按客戶要求在產品上噴印產品標簽。7、一體成型電感線圈折彎腳；使用自動設備將成型產品多余料片切除，端腳彎折平貼產品表面。8、一體成型電感線圈測試；運用設備測試依客戶要求對產品電氣性能檢測。9、一體成型電感線圈外檢；檢查外觀是否滿足客戶要求。10、一體成型電感線圈編帶；按客戶要求將檢測合格成品放入編織載帶中，便于終端客戶使用。11、一體成型電感線圈包裝；將編織好的載帶盤放入包裝箱中，滿足運輸要求保證產品不受損壞。

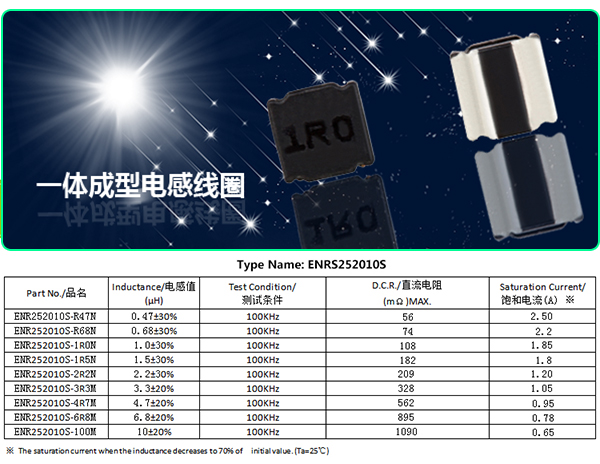

一體成型電感線圈規格
