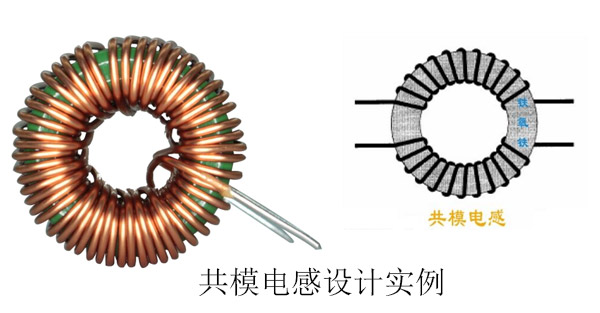

共模電感線圈設計實例講解：
很多設計師對于共模電感的設計大多有一種感覺，那就是總覺得共模電感的設計看起來十分簡單，但實際操作起來上，又有點復雜。的確共模電感的設計要考慮溫度及應力等等因素。下面我就對于共模電感線圈設計過程與案例結合起來簡單講講
一、共模電感線圈設計過程：
①?選擇磁芯材料（鎳鋅系和錳鋅系）鐵氧體是一個較好的具有成本優勢的材料。
?、?設定電感的阻對于一個給定的要求衰減的頻率，定義此頻率下共模電感的感抗為50~100Ω，即至少50%的衰減，因此有：Z?=ωL?
?、?選擇磁芯的形狀的和尺寸 成本低漏感小的環形磁芯非常適合于共模電感，但是這種形狀不容易實現機械化繞制，一般用手工繞制。磁環尺寸的大小選取有一定的隨意性，通?；赑CB的尺寸選取合適的磁芯。為了減小共模電感的寄生電容，共模電感通常只用單層的線圈。若單層繞制時磁芯無法容納所有的線圈，則選用大一號尺寸的磁環。當然也可以基于磁芯的數據手冊由LI的乘積選取。
④?計算線圈的匝數 由磁芯的電感系數AL計算共模電感的圈數：(?106?)0.5?L?N?=?L?×?A
⑤?計算導線的線徑 導線允許通過的電流密度選取為：400~800A/cm²，由此可以得到要求的線徑。
二、共模電感線圈設計案例：
在工作頻率為10KHz，輸入線性電流為3A(RMS)時，阻抗為100?歐的共模電感。

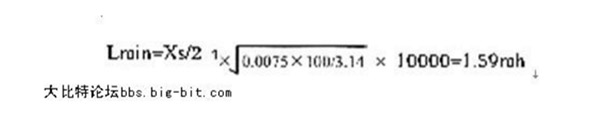

1）選取線徑 銅線截面積=3A/400A/cm2=0.0075cm2? 銅線線徑取銅線線為1.0mm? 2)計算最小電感值 3)假如無指定空間，任取一磁芯內徑（ID)=13.72+/-0.38=13.34mm?MIN? 4)計算內圓周長和最大可繞圈數 內圓周長=3.14×(13.34-1.08)=38.5mm?最大圈數=（160/360)×38.5/1.08=15.8TS或16TS? 5）計算磁芯的AL值，并選取材質磁芯的AL最小值=1.59/162=6211nH/TS2MIN?因此種磁芯AL值變化范圍一般為+/-30%故磁芯的AL值取9000nH/TS2，以上述條件，即可選取一合適磁芯。
想了解更多關于共模電感線圈設計歡迎咨詢；
