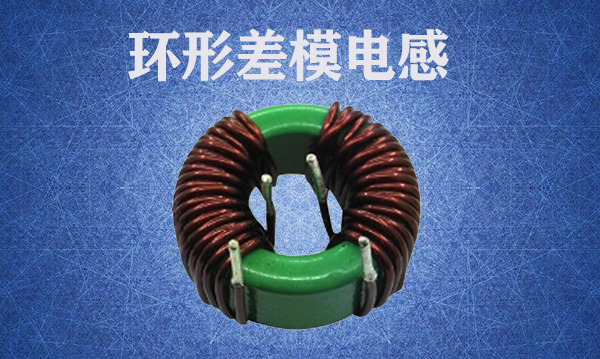

環形差模電感在進行選取時都會遇到一個問題？就是如何選磁環的大小！
環形差模電感如何選擇磁環大小？ 為什么要用共模扼流圈？：當電感中流過較大電流時，電感會發生飽和，導致電感量下降。共模扼流圈可以避免這種情況的發生，可以對共模干擾進行抑制。
共模扼流線圈的結構：將傳輸電流的兩根導線（例如直流供電的電源線和地線，交流供電的火線和零線）繞制成對稱相反匝數相同的線圈。這時，兩根導線中的電流在磁芯中產生的磁力線方向相反，并且強度相同，剛好抵消，所以磁芯中總的磁感應強度為0，因此磁芯不會飽和。而對于兩根導線上方向相同的共模干擾電流，則沒有抵消的效果，呈現較大的電感。由于這種電感只對共模干擾電流有抑制作用，而對差模電流沒有影響，因此叫共模扼流圈。
1、制作方法：電流的回線和去線要滿足流過它們的電流在磁芯中產生的磁力線抵消的條件。對于沒有很高絕緣要求的信號線，可以采用雙線并繞的方法構成共模扼流圈，但對于交流電源線，考慮到兩根導線之間必須承受較高的電壓，必須分開繞制。
差模電感如何根據電流、頻率進行選取？ 廠家們可以根據環形差模電感的額定電流、直流電阻以及額定頻率下阻抗值要求，可以按步驟進行設計：
1 根據阻抗值計算最小電感值
2 選擇導線
3 選擇共模電感磁芯材料以及磁芯尺寸
4 確定線圈匝數
共模電感最小電感值計算公式？ Xl為頻率為f時的阻抗值
環形差模電感,共模扼流圈電感值是用負載（單位： Ohms）除以信號開始衰減時的角頻率或以上頻率。例如，在50Ω的負載中，當頻率達到 4000 Hz 或以上時信號開始衰減，則需要使用 1.99 mH （50/2π×4000））的電感。其相應的共模濾波器構造： 選擇所需濾波的頻段，共模阻抗越大越好，因此在選擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。
想要了解更多環形差模電感，歡迎咨詢！
